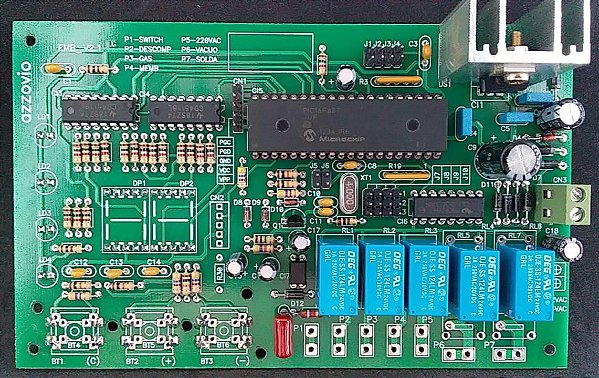

Placa de Controle para Seladora a Vácuo Universal

Placa de Controle Universal Digital para Seladora a Vácuo Industrial.

Atenção fabricante:

• Estudamos desenvolvimento de projeto para sua indústria. Entre em contato conosco. https://www.azzovio.com.br/#contato

Caracteristicas:

• Executa a seqüência automática de comandos para acionamento da bomba de vácuo, injeção de gás (opcional via strap) e acionamento de solda;
• Possui funções via painel para tempo programáveis de vácuo, gás e solda, tempos em segundos;
• Possui straps adicionais opcionais para configurações de tempos incremento extras de intervalo do processo antes da solda de 1 a 2s e depois da solda de 4 a 6s;
• Suporte técnico e manual de ligação elétrica, esquema de furação e fixação placa, modelo em Corel da arte  do painel frontal;
• Fornecimento sob encomenda, preço diferenciado para distribuidores ou fabricantes.

Características gerais:

• Display de 2 dígitos indicadores de receita, tempo programadoe tempo decorrido;
• 4 leds indicadores das fases do processo, sinalização de modo e evento;
• 3 botões para seleção, programação e acionamento;
• Contagem regressiva da fase em execução durante o ciclo e sinalização com led;
• Ciclo controlado por microinterruptor acoplado à tampa da câmara de vácuo;
• Finalização forçada do ciclo completo pelo painel;
• Finalização do tempo de vácuo pelo painel;
• Contagem e indicação do tempo de uso da bomba de vácuo;
• Sinalização para troca de óleo;
• Habilitação da injeção de gás via jumper;
• Limitação do tempo máximo de solda via jumpers;
• Ajuste do intervalo antes da solda por jumper;
• Ajuste do tempo de resfriamento via jumpers;
• Reset da contagem de tempo da bomba via painel.

Novidades:

• Placa com conector fast-on;
• Placa em fibra de vidro, dupla face e com banho extra de isolamento;
• Relé de Bomba e Solda com maior capacidade de corrente eliminando contatora;
• Opção CN2 para teclado de membrana;
• Banho extra de verniz com maior isolamento elétrico;
• Opcional de Receitas;
• Opcional de controle de óleo.

Caracteristicas Técnicas:

Configurações dos Jumpers:

• A placa possui 8 jumpers que podem ser ajustados conforme a necessidade;
• O jumper J5 na posição 1-2 ativa a injeção de gás que ocorre logo após o funcionamento da bomba;
• O jumper J6 na posição 1-2 aumenta em 1 segundo o delay padrão de 2 segundos antes do acionamento da solda;
• Os jumpers J7 e J8 na posição 1-2 acrescentam 1 e 2 segundos respectivamente ao tempo padrão de 3 segundos para resfriamento totalizando até 6 segundos;
• Os jumpers J1 e J2 quando inseridos acrescentam 2 e 4 segundos respectivamente ao tempo máximo de ajuste da solda totalizando 9,9 segundos (limitação devido ao uso de somente 2 dígitos indicadores);
• Os jumpers J3 e J4 quando inseridos acrescentam 50 e 100 horas respectivamente no tempo padrão de 200 horas na contagem de uso da bomba totalizando um tempo máximo de 350 horas;
• Os demais jumpers na placa não estão em uso nessa versão de firmware.
